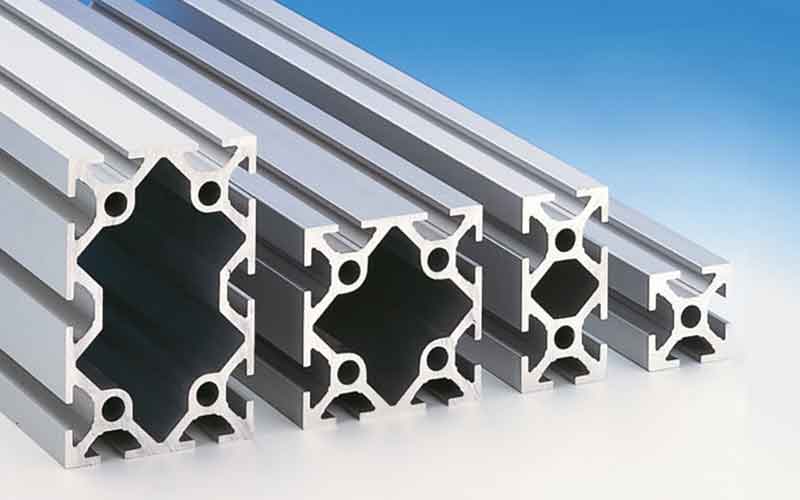

Il programma di profili mk ti permette di scegliere tra oltre 250 prodotti realizzati con leghe di alluminio di alta qualità. Ampia è anche la gamma di accessori che ti permette di realizzare le più svariate strutture e completare rapidamente i tuoi progetti più elaborati.
Per le connessioni tra un profilo e l’altro prediligiamo gli angolari che abbiamo anche con cava di centraggio. Gli angolari sono costruiti da estruzione e quindi hanno una rettilineità superiore alla versione stampata; integrano inoltre un foro che permette facilmente il montaggio di pannelli di tamponamento.
Potete scegliere tra profili base 25mm, 40mm, 50mm e 60mm.

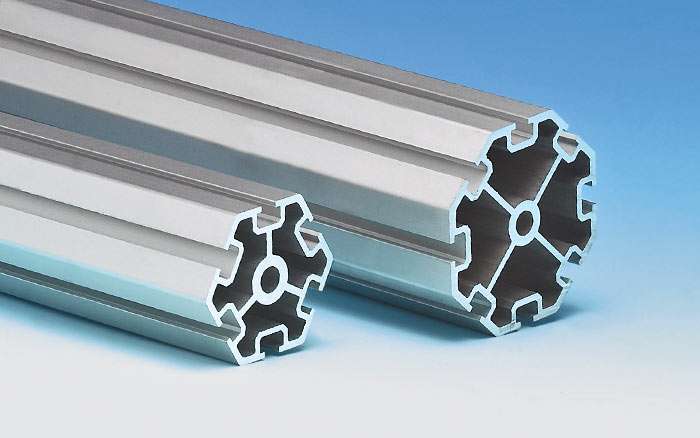

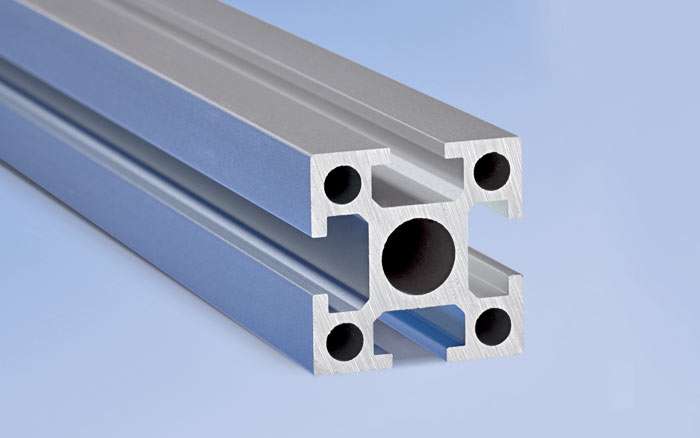

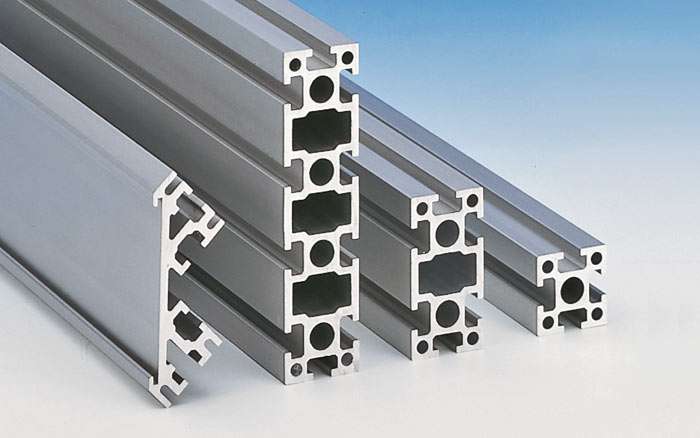

La serie 25 è costruita sulla dimensione griglia 25 x 25 mm e suoi multipli. La larghezza della scanalatura di 6 mm e la profondità della scanalatura di 6,5 mm, vengono progettati per l’uso con viti M5 DIN. Fissaggio con M4 e M6 unioni filettate è anche possibile.
Il lato volto centro foro canale ø = 8,5 mm, è concepito per intercettazioni diretto di filettatura M10, e per un autofilettanti M6 inserto filettato Helicoil M8 o un filo di inserto filettato. I canali di foro esterno Ø = 4,2 millimetri sono progettati per toccando direttamente filetto M5, e per un M3 autofilettanti inserto filettato Helicoil M4 o un filo di inserto filettato.
È inoltre possibile ordinare molte sezioni di profilo come profili piegati; semplicemente specificare l’angolo e il raggio.
Le applicazioni classiche della serie profilo 25 sono strutture leggere, vetrine, di misura e di prova delle attrezzature, così come custodie per l’elettronica.

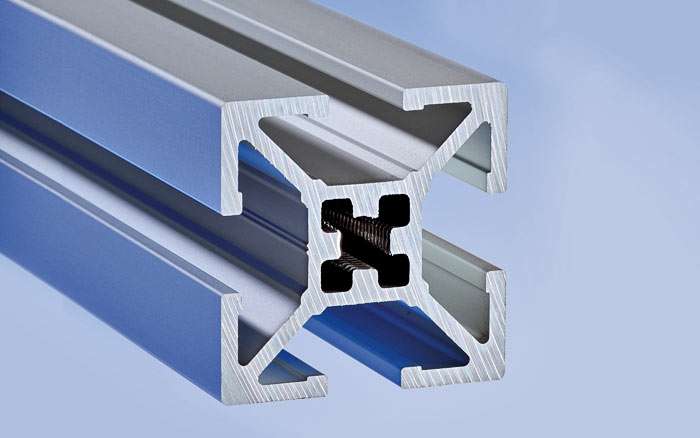

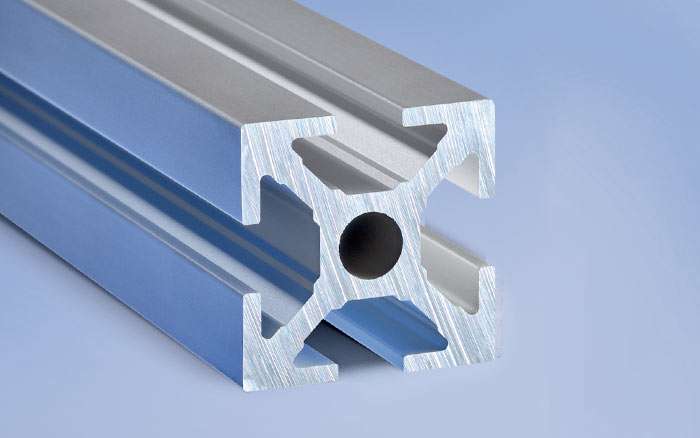

La serie 40 è costruita sulla dimensione griglia di 40 x 40 mm e suoi multipli. La larghezza della scanalatura di 10 mm e la profondità della scanalatura di 12 mm sono progettati per l’uso con viti M8 DIN. Fissaggio con M4 e M6 collegamenti a vite è anche possibile.
Il lato volto centro foro canale ø = 10 mm è progettato per maschiatura diretta di filettatura M12, e per un inserto filettato autofilettanti o un Helicoil M8 filo inserto filettato.
I nostri profili di camera bianca sono ideali per le zone in cui i requisiti rigorosi imposti pulizia. Essi sono caratterizzati da una superficie chiusa, perfettamente piano. Profili telescopici, profili di rivestimento o profili con una scanalatura supplementare per accogliere pannelli integrare l’ampia gamma della serie 40. È inoltre possibile ordinare diverse sezioni trasversali profilo come profili piegati, basta specificare l’angolo e il raggio.
La nostra più ampia serie di profilo viene utilizzato per i telai di macchine, guardia, costruzione attrezzature, postazioni di montaggio, così come per i parapetti, gradini e piattaforme.

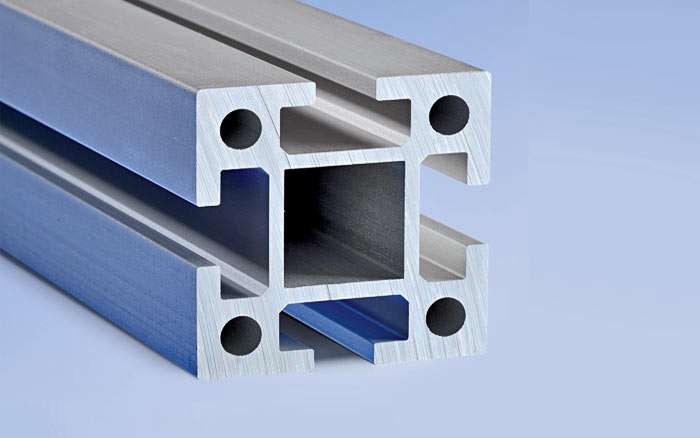

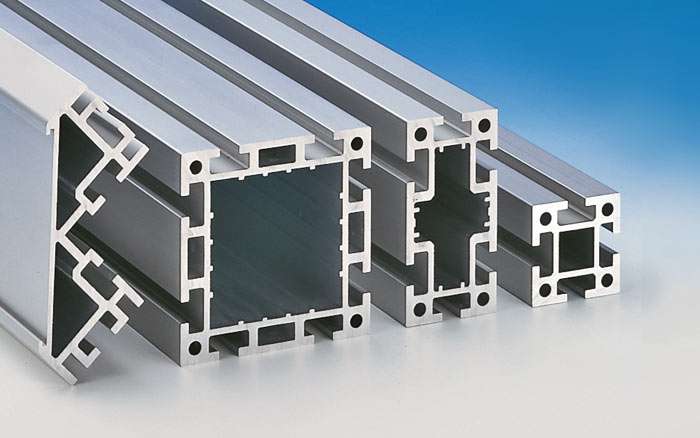

La serie 50 è costruita sulla dimensione griglia 50 x 50 mm e suoi multipli. La larghezza della scanalatura di 10 mm e la profondità della scanalatura di 12 mm sono progettati per l’uso con viti M8 DIN. Fissaggio con M4, M5 e M6 unioni filettate è anche possibile.
I canali di foro esterno Ø = 7 mm sono progettati per intercettazioni diretto di filettatura M8, e per un M5 autofilettanti inserto filettato Helicoil M6 o un filo di inserto filettato.
La lega di alluminio di alta qualità, AlMgSi 0,7 F28, garantisce un’elevata stabilità e resistenza dei profili. Insieme alla geometria innovativa sono ideali per elevati carichi statici nelle applicazioni di costruzione di macchine. Il profilo mk 2011 (100 x 100 mm), ad esempio, sostituisce il tubo squadrato utilizzato in classico carpenteria da 4 mm di spessore ed è ancora più leggera con meno deflessione!
50 profili della serie sono utilizzati per le montature pesanti, scaffali, e costruzioni portanti.

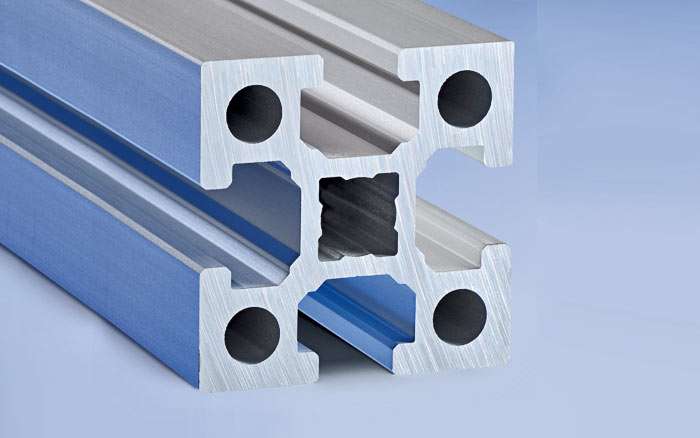

La serie 60 è costruita sulla dimensione griglia di 60 x 60 mm e suoi multipli. La larghezza della scanalatura di 14 mm e la profondità della scanalatura di 19 mm, vengono progettati per l’impiego di viti M12 DIN. Fissaggio con M6, M8 e M10 unioni filettate è anche possibile.
Il lato volto centro foro canale ø = 14,5 millimetri è progettato per maschiatura diretta di filettatura M16, e per un autofilettanti M12 inserto filettato. I canali di foro esterno Ø = 10,5 millimetri sono progettati per maschiatura diretta di filettatura M12, e per un autofilettanti M8 inserto filettato Helicoil M10 o un filo di inserto filettato.
La lega di alluminio di alta qualità, AlMgSi 0,7 F28, garantisce un’elevata stabilità e resistenza dei profili. Insieme alla geometria innovativa possono anche essere utilizzati per applicazioni con carico massimo, che in realtà sono riservate per carpenteria.
60 profili di serie sono utilizzati per telaio macchina con carichi elevati e per i grandi portali.
