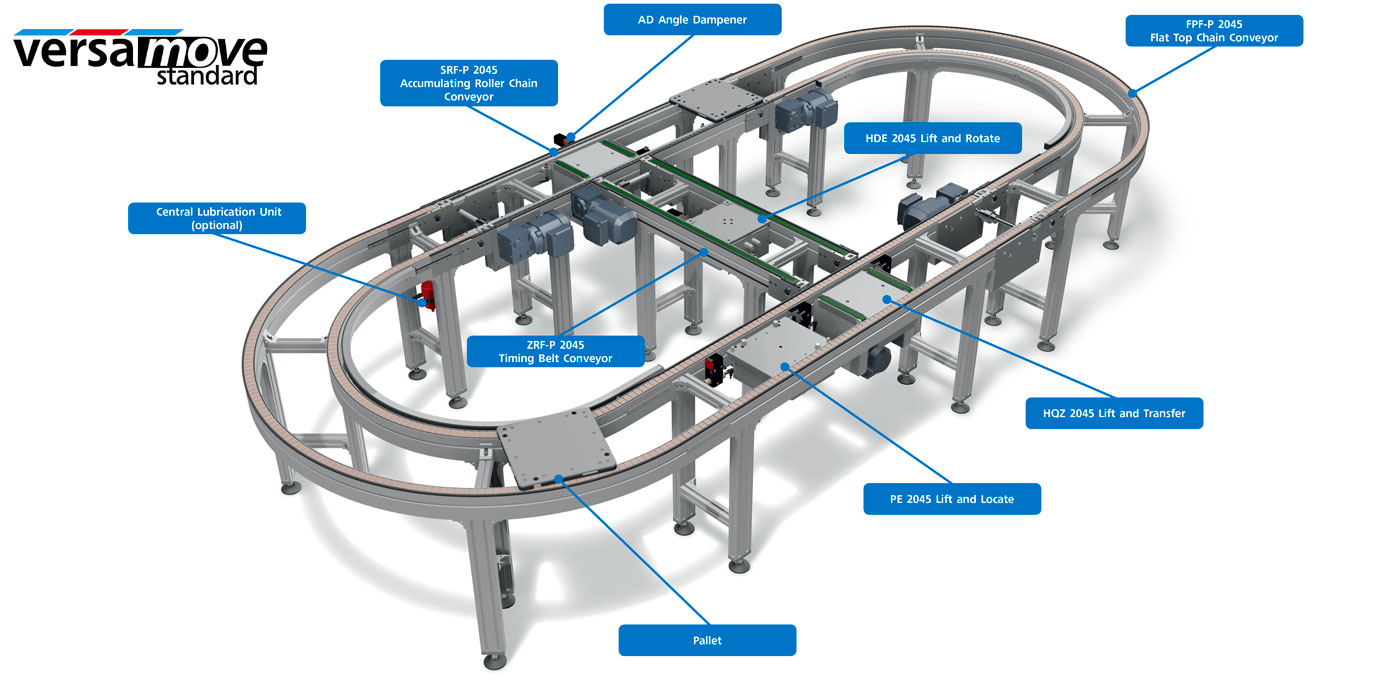

VersaMove Standard è progettato per il trasporto di pallet piccoli e leggeri, ma non è in alcun modo da ritenersi un sistema “light”. Questo sistema di gestione pallet dispone di tre tipi di nastri trasportatori.

FPF-P 2045 è un trasportatore a catena modulare a doppia corsia adatto per trasportare i pallet attraverso curve, mentre SRF-P 2045 e ZRF-P 2045 sono più adatti ad applicazioni di accumulo o temporizzazione.

Progettati per carichi di pallet fino a 40 Kg e pallet di dimensioni comprese tra 240 x 240 mm e 640 x 640 mm, il VersaMove standard è un sistema di trasporto pallet ideale per l’elettronica, gli hardware automotive, il settore medicale e delle comunicazioni.

Pallet

I pallet per VersaMove sono progettati per fornire una piattaforma strutturalmente sana e rigida per il trasporto. Essi possono essere facilmente modificati per configurare con varie caratteristiche la parte superiore.

É possibile avere i pallet in due possibili configurazioni:

  • Incorniciati: Per pallets da 240 x 240 mm fino a 1,040 mm x 1,040 mm
  • Single-piece: Per pallets oltre i 1,040 x 1,040 mm

Pallet incorniciati

Caratteristiche e Vantaggi:

  • Varietà di taglie: da 240 x 240 a 1,040 x 1,040 mm
  • Superficie antistatica a contatto con il trasportatore
  • Un’ampia varietà di superfici del pallet
  • Le superfici del pallet possono essere rilavorate
  • I pallet garantiscono precisioni fino a  ± 0.1 mm quando vengono combinati ad altri moduli
  • I pallet possono essere fermata lungo qualsiasi bordo per fare accumulo
  • I pallet possono essere abbinati a sistemi di riconoscimento e RFID.

Pallet Single-piece

Caratteristiche e Vantaggi:

  • Ideali per pallet oltre i 1,040 x 1,040 mm
  • Realizzati con alluminio pressofuso
  • É disponibile un’ampia varietà di spessori e materiali
  • I pallet garantiscono precisioni fino a  ± 0.1 mm quando vengono combinati ad altri moduli
  • Funziona in combinazione con i moduli del sistema mk di movimentazione di pallet.
  • Le superfici del pallet possono essere rilavorate

Possono essere realizzati pallet personalizzati e di diverse configurazioni. Contattaci per ulteriori informazioni.

FPF-P 2045

Il trasportatore a catena modulare, FPF-P 2045, è ideale per il trasporto di piccoli pallet con la possibilità di creare dei loop. Il bordo anteriore del pallet, fondamentale in alcuni processi, ne semplifica la progettazione.

Dettagli del trasportatore

  • Telaio: Costruito con estrusi di alluminio con una superficie di usura UHMW-PE, 98×45 mm.
  • Larghezza: Ideato per pallet di larghezze comprese tra 240 mm fino a 640 mm.
  • Carico: fino a 40 Kg. per carico pallet, 300 Kg. per unità.
  • Speed: up to 80 fpm
  • Frequenza: 50 Hz / 60Hz.
  • Catena: catena modulare a tapparella
  • Guide laterali: incorporate nel design
  • Supporti: Compatibile con gli standard mk
  • Moduli: Un’ampia selezione disponibile

Specifiche tecniche e vantaggi

  • Costruiti utilizzando profilati mk della serie 2045
  • 98 mm di altezza del profilato in alluminio anodizzato
  • È consentito l’accesso alla catena per la pulizia e la manutenzione
  • Piano di scorrimento UHMW-PE con bordo guida laterale integrato
  • Bassa manutenzione
  • Consente il trasporto in entrambe le direzioni
  • Cuscinetti a sfere a doppia tenuta
  • Compatibile con tutti i profili mk serie 50 e componenti
  • Certificazione CE

SRF-P 2045

Il trasportatore a catena per accumulo, SRF-P 2045, è l’ideale per un processo che richiede molti piccoli pallet dal peso leggero per essere accumulati. La catena per accumulo fornisce una contropressione al piano di trasporto; che consente per molti pallet di essere messi in coda. L’uso dei dispositivi pneumatici di arresto consente ai pallet di essere liberati dall’ accumulo singolarmente, o su più step a seconda delle richieste.

Dettagli del trasportatore

  • Telaio: Costruito con estrusi di alluminio con una superficie di usura UHMW-PE, 98×45 mm.
  • Larghezza: Ideato per pallet di larghezza da 240 mm fino a 640 mm
  • Carico: fino a 40Kg per pallet, 700 Kg per unità
  • Velocità: Fino a 20 m/min
  • Frequenza: 50 Hz / 60Hz.
  • Catena: Catena per accumulo
  • Guide laterali: incorporato nel design
  • Supporti: Compatibile con gli standard mk
  • Moduli: Un’ampia selezione disponibile

Specifiche tecniche e vantaggi

  • Costruiti utilizzando profilati mk della serie 2045
  • 98 mm di altezza del profilato in alluminio anodizzato
  • È consentito l’accesso alla catena per la pulizia e la manutenzione
  • Piano di scorrimento UHMW-PE con bordo guida laterale integrato
  • Bassa manutenzione
  • Consente il trasporto in entrambe le direzioni
  • Cuscinetti a sfere a doppia tenuta
  • Compatibile con tutti i profili mk serie 50 e componenti
  • Certificazione CE

ZRF-P 2045

Il trasportatore a cinghia ZRF-P 2045 è ideale per applicazioni che richiedono il movimento preciso del pallet. Cinghie dentate possono anche essere fornite con una varietà di rivestimenti a nastro, consentendo una maggiore flessibilità nella linea.

Dettagli del trasportatore

  • Telaio: Costruito con estrusi di alluminio con una superficie di usura UHMW-PE, 98×45 mm
  • Larghezza: Ideato per pallet di larghezza da 240 mm fino a 640 mm
  • Carico: fino a 40Kg per pallet, 900 Kg per unità
  • Velocità: Fino a 20 m/min
  • Cinghia: T10
  • Frequenza: 50 Hz / 60Hz.
  • Catena: Catena per accumulo
  • Guide laterali: incorporato nel design
  • Supporti: Compatibile con gli standard mk
  • Moduli: Un’ampia selezione disponibile

Specifiche tecniche e vantaggi

  • Costruiti utilizzando profilati mk della serie 2045
  • 98 mm di altezza del profilato in alluminio anodizzato
  • È consentito l’accesso alla catena per la pulizia e la manutenzione
  • Piano di scorrimento UHMW-PE con bordo guida laterale integrato
  • Bassa manutenzione
  • Consente il trasporto in entrambe le direzioni
  • Cuscinetti a sfere a doppia tenuta
  • Compatibile con tutti i profili mk serie 50 e componenti
  • Certificazione CE

I file CAD di Versamove standard sono disponibili per il download in formato STEP per le configurazioni predefinite di 240, 320 and 400 mm.
